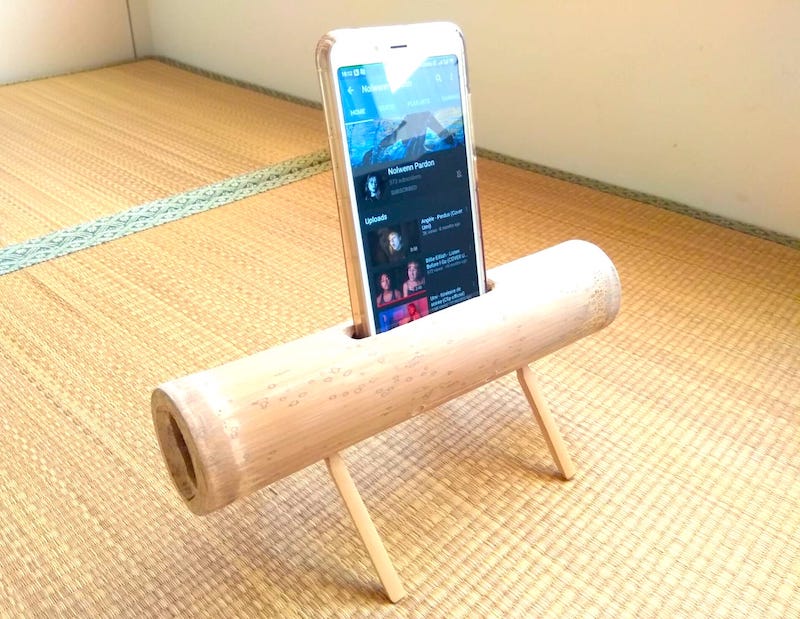

Fabriquer un haut-parleur en bambou pour smartphone. Quadripode, outils simples

Ce haut-parleur acoustique en bambou est assez rapide à construire. Comme pour tous nos objets artisanaux en bambou, vous pouvez le fabriquer entièrement avec des outils manuels. Il ne contient ni clou ni colle pour assembler les pièces mais seulement des chevilles en bambou.

Par rapport au dessous-de-plat et au séchoir à sous-vêtements, il faut cependant utiliser une nouvelle technique : le ciselage à l’aide d’un ciseau à bois. Cela est nécessaire pour créer des ouvertures plus grandes qu’avec une perceuse, comme la fente dont nous avons besoin pour insérer le smartphone dans l’amplificateur.

Si vous n’avez encore jamais utilisé des ciseaux à bois, pas de panique ! Pour cet objet, vous n’aurez à faire qu’une seule ouverture. C’est justement une bonne occasion d’apprendre.

  • Niveau : assez facile (bien que l’utilisation d’un ciseau à bois puisse nécessiter un peu d’entraînement)
  • Temps de construction : quelques heures
  • Taille : 24 cm de longueur (environ 9,5 in)

Cet article fait partie de mon projet sur l’artisanat en bambou. Si vous cherchez quelque-chose d’un peu plus facile, vous pouvez consulter le tutoriel sur le dessous-de-plat ou le séchoir à sous-vêtements. Si vous préférez quelque-chose d’un peu plus complexe, vous pouvez jeter un oeil au tutoriel pour la grande étagère touffue.

Matériel et outils nécessaires

Matériaux de construction

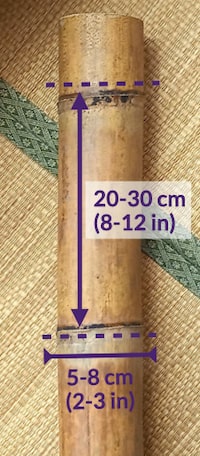

Vous avez besoin d’un cylindre de bambou d’environ 20 à 30 cm de long (8-12 in) et 5 à 8 cm de diamètre (2-3 in). Si vous n’avez pas accès à un tel bambou, pas de soucis, vous devrez peut-être adapter la taille, et vous obtiendrez simplement un haut-parleur différent ! Cependant, la longueur, le diamètre et l’épaisseur de votre bambou affecteront probablement les performances sonores.

Pour notre version de 24 cm de long (9,5 in), 5,5 cm de diamètre (2 in) et 0,5 cm d’épaisseur (0,2 in), le son est effectivement amplifié mais avec une tendance à accentuer davantage les sons moyens à aigus. Un diamètre plus important amplifierait probablement mieux les sons graves. Si je tente des expériences à l’avenir pour trouver les dimensions optimales, je les partagerai certainement ici !

Vous pouvez utiliser un bambou frais ou sec. Il peut être plus facile de travailler avec du bambou frais, car il est plus tendre et souple, mais il y a un risque que des fissures apparaissent lorsqu’il sèchera plus tard. Au contraire, le bambou sec peut être plus dur et plus cassant, c’est pourquoi certains artisans font tremper le bambou séché dans l’eau pendant une journée avant de le travailler.

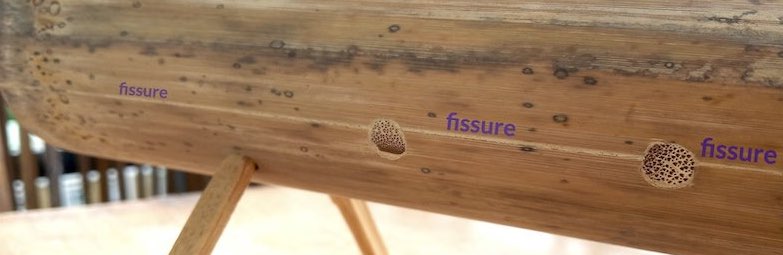

Pour ce tutoriel, j’ai utilisé un bambou fraîchement coupé. Tout allait bien pendant un an, mais après avoir déménagé dans un microclimat légèrement plus sec, quelques fissures sont apparues, comme vous pouvez le voir sur la photo.

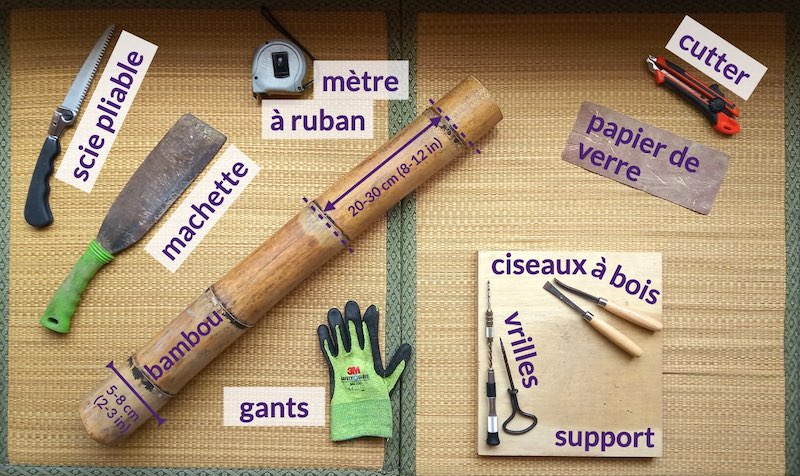

Outils

  • scie
  • machette ou couteau
  • mètre à ruban
  • cutter et/ou papier de verre
  • ciseau à bois (outil de sculpture sur bois à lame droite)
  • gouge (ciseau à bois à lame courbée)
  • perceuse manuelle ou électrique
  • support en bois pour immobiliser le bambou lorsque vous travaillez dessus
  • gants de sécurité

Portez des gants pour votre sécurité !

C’est toujours une bonne idée de porter des gants si vous êtes débutant⸱e, au moins un gant pour la main la plus vulnérable qui tient le bambou lorsque vous utilisez un outil.

Scier un cylindre de bambou

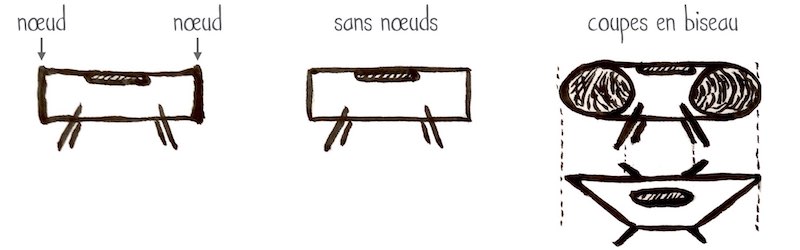

Tout d’abord, sciez un cylindre de 20 à 30 cm de long (8-12 in) ou de votre longueur personnalisée. Selon le style que vous recherchez, vous pouvez choisir de couper à l’emplacement des nœuds, comme je l’ai fait, ou de couper entre deux nœuds pour obtenir un cylindre sans nœuds. Certaines personnes font aussi des haut-parleurs en bambou avec des coupes en biseau. Je ne sais pas comment ce paramètre affecte les performances sonores du haut-parleur.

Découvrez comment les experts scient le bambou.

Ciseler une fente dans le cylindre

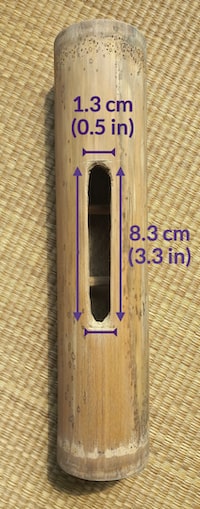

Pour ciseler la fente, marquez la largeur et l’épaisseur de votre téléphone portable au centre de votre cylindre en bambou. N’oubliez pas de tenir compte de la coque du téléphone si vous en avez une ! Dans mon cas, la fente mesure 1,3 × 8,3 cm (0,5 × 3,3 in).

Vous pouvez commencer à ciseler la fente sur les deux bords courts , en utilisant la gouge. La lame incurvée de la gouge aidera à sculpter un rectangle arrondi. Vous pouvez également utiliser le ciseau à bois à tranchant droit pour faire une ouverture rectangulaire si vous préférez.

Ensuite, vous pouvez ouvrir le trou en incisant les bords les plus longs de l’ouverture, en utilisant le ciseau à lame droite. Comme vous avez déjà coupé les fibres sur les deux bords courts du rectangle, le morceau de bambou devrait se détacher facilement.

Enfin, vous pouvez poncer les bords de l’ouverture à l’aide d’un ciseau à bois, d’un petit couteau et/ou de papier de verre.

Percer 4 trous pour les pieds

Pour percer les trous pour les pieds, vous pouvez utiliser une perceuse manuelle ou électrique. Ici, j’ai utilisé une perceuse électrique avec un foret de 6 mm de diamètre (0.25 in). Ce grand diamètre renforce les pieds du haut-parleur, et les pieds larges sont un peu plus faciles à fabriquer que les pieds plus fins.

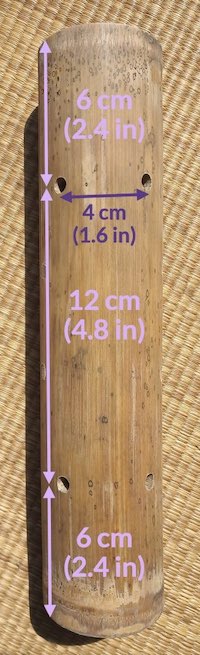

Tout d’abord, vous pouvez identifier l’emplacement opposé à la fente. Ensuite, vous pouvez marquer la position des pieds avec un crayon. J’ai localisé les pieds à une distance des bords égale à 1/4 de la longueur totale du cylindre, c’est-à-dire que, dans le sens longitudinal, chaque pied est situé à 6 cm du bord (2.4 in) et à 12 cm de l’autre pied (4.8 in). Et, transversalement, j’ai séparé les pieds par 1/4 de la circonférence du cylindre, soit environ 4 cm (2.4 in). Vous pouvez bien sûr utiliser vos mesures personnalisées pour un style différent.

Voir comment les experts percent le bambou.

Afin d’obtenir un haut-parleur horizontal et stable, il est plus facile de percer les trous pour les pieds perpendiculairement à la surface du bambou. Cela vous aidera à rendre les quatre pieds identiques, car un angle de 90° est généralement plus facile à réaliser et à reproduire visuellement.

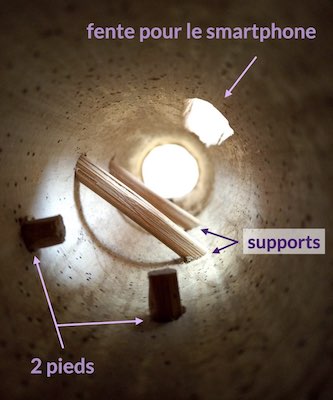

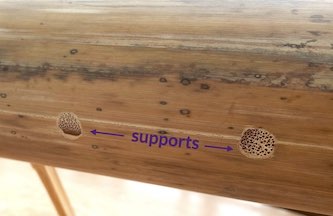

Notez que vous avez également la possibilité de percer 4 trous supplémentaires pour insérer deux supports horizontaux à l’intérieur de votre amplificateur. Ces supports peuvent aider à maintenir votre smartphone dans une position stable.

Ils peuvent également être nécessaires si votre cylindre de bambou est très large, afin d’éviter que votre téléphone ne soit à moitié caché dans le haut-parleur !

Poncer le cylindre

Cette étape est facultative et dépend du bambou auquel vous avez accès et du style que vous souhaitez obtenir.

Si la surface de votre bambou est propre et non endommagée, vous pouvez sauter cette étape pour conserver son éclat. Si elle est un peu abîmée ou si elle a développé des motifs pendant le séchage — comme dans mon cas — vous pouvez la poncer pour obtenir une finition plus uniforme.

Pour poncer le bambou, vous pouvez utiliser du papier de verre. Il est également possible de commencer par racler la surface avec un cutter ou un couteau avant d’utiliser le papier de verre. Le cutter permet d’enlever une couche plus épaisse que le papier de verre avec un effort moins important. Mais attention à vos doigts !

Fabriquer les pieds

Fabriquer les pieds est similaire à la fabrication de chevilles.

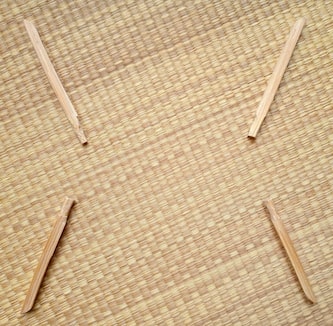

Vous pouvez fabriquer les pieds à partir de quelques lattes de bambou. Si vous n’avez pas de lattes, vous pouvez les fendre à partir d’un autre cylindre de bambou. Dans mon cas, les lattes mesuraient 8,5 cm de long (3,3 in).

Cependant, les pieds que j’ai obtenus sont de longueurs variées, allant d’environ 7,5 à 8,5 cm (3 à 3,3 in). Cette différence d’un pied à l’autre a permis de corriger le manque de stabilité de l’amplificateur, dû à une forme irrégulière du bambou et à des imprécisions dans le processus de perçage. Vous pouvez préparer des pieds de 8,5 cm (3.3 in) et les ajuster plus tard pour vous assurer que votre haut-parleur est bien horizontal et stable.

Pour faire les pieds, utilisez une machette ou un couteau pour scinder les lattes en petits bâtonnets du diamètre des trous que vous avez percés, soit 6 mm dans mon cas (0,25 in).

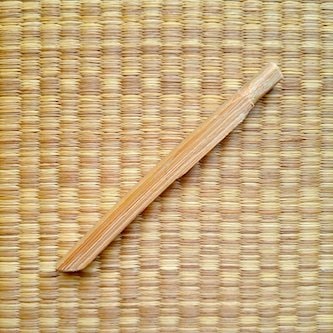

Comme vous pouvez le voir, la section des pieds est ronde en haut pour s’adapter aux trous et carrée en bas.

Joindre et ajuster les pieds

Insèrez les 4 pieds dans les trous que vous avez percés. Vous pouvez le faire manuellement ou en utilisant le côté plat de votre machette comme marteau.

Si vous avez décidé d’ajouter deux chevilles intérieures traversant votre haut-parleur pour soutenir le smartphone, vous pouvez aussi les insérer dans les trous que vous avez préparés.

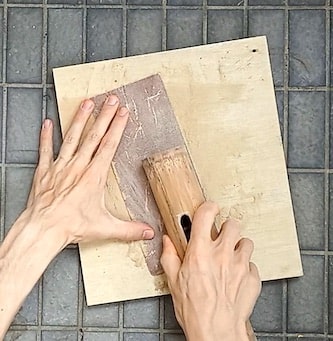

Il est probable que votre haut-parleur ne soit pas stable tout de suite. Dans ce cas, vous pouvez ajuster la taille des pieds, soit en coupant directement un petit morceau à l’aide d’un sécateur, soit en ajustant plus finement avec du papier de verre. Vous pouvez également utiliser un sécateur et du papier de verre pour couper et lisser le surplus des chevilles intérieures horizontales.

Et voilà, votre amplificateur acoustique est prêt à l’emploi !
